聚焦集成运放核心应用电路，先明确其线性区（带深度负反馈，遵循虚短、虚断原则）与非线性区（开环或正反馈，输出仅正负饱和值）的区分及分析方法。接着详解差动放大器原理，通过叠加原理推导输出电压公式，说明其消除共模电压和误差的特性。最后介绍仪表放大电路的两级结构，分析其高输入阻抗、高共模抑制比的优势及适用场景，为微弱信号测量提供解决方案。
一、如何辨别集成运放工作在线性区还是非线性区？
根据模电书上写的，有两种运用。一种是线性，一种是非线性。

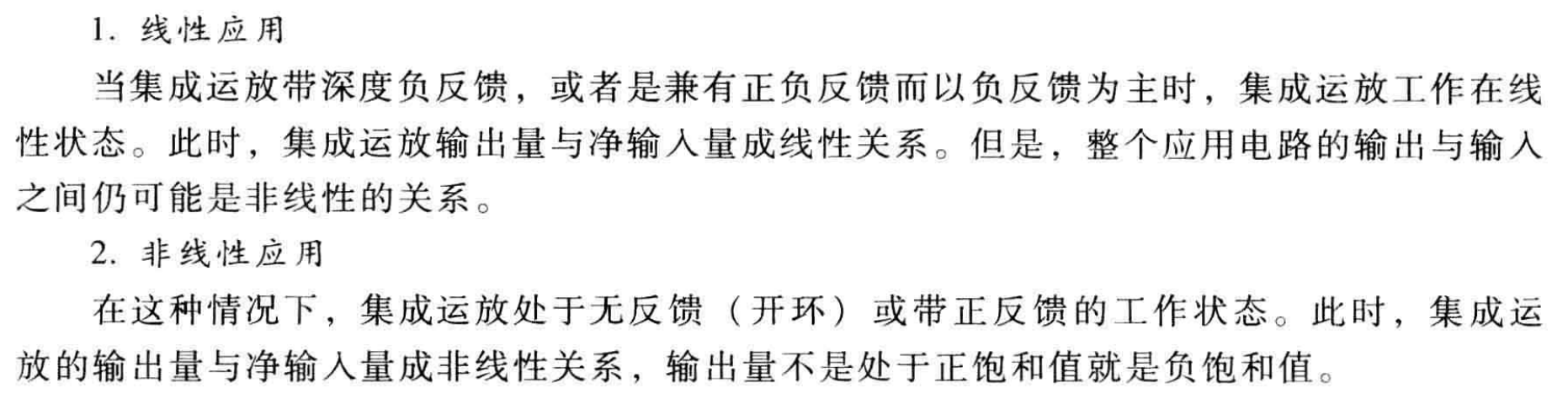

1.线性运用
当集成运放带深度负反馈，或者是兼有正负反馈而以负反馈为主时，集成运放工作在线性状态。此时，集成运放输出量与净输人量成线性关系。但是，整个应用电路的输出与输人之间仍可能是非线性的关系。
2.非线性应用
在这种情况下，集成运放处于无反馈(开环)或带正反馈的工作状态。此时，集成运放的输出量与净输入量成非线性关系，输出量不是处于正饱和值就是负饱和值。
二、两个区域的分析方法
很显然，这两种区域需要不同的分析方法。
如果是线性应用，就按照虚短和虚断的原则。

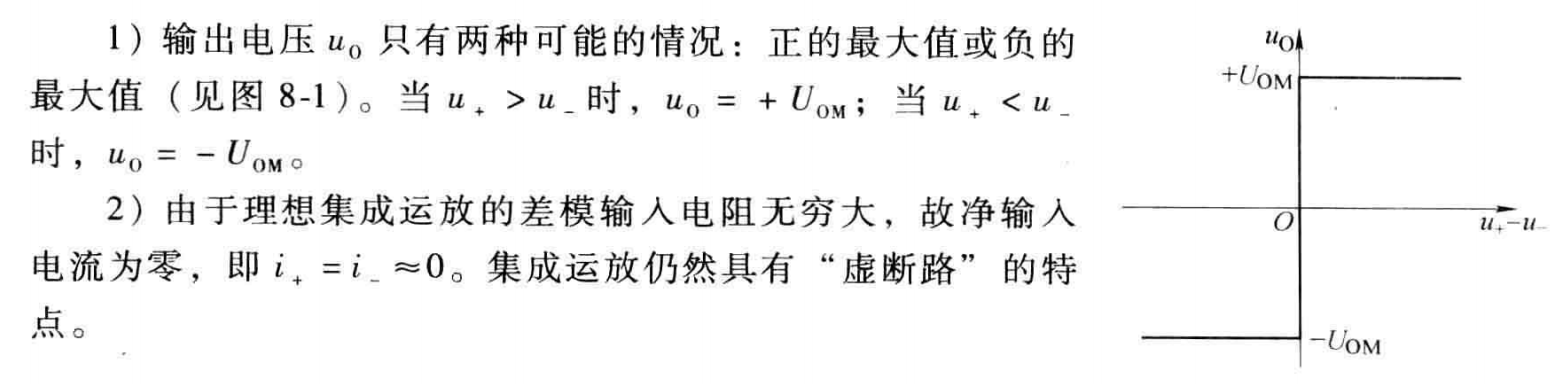

非线性运用中，只有虚断满足，并且：
三、差动放大器的原理

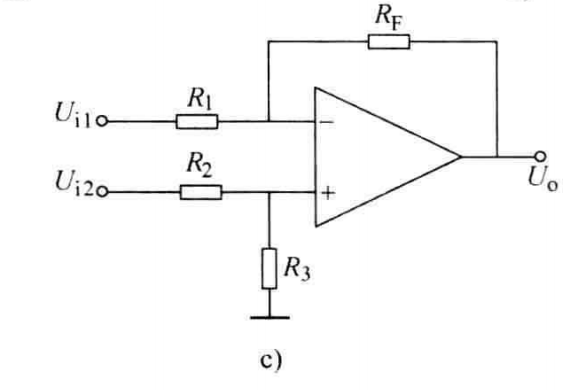

差动放大器如下
使用叠加原理，可以计算出输出电压。注意计算的时候，电流方向是带正负的。

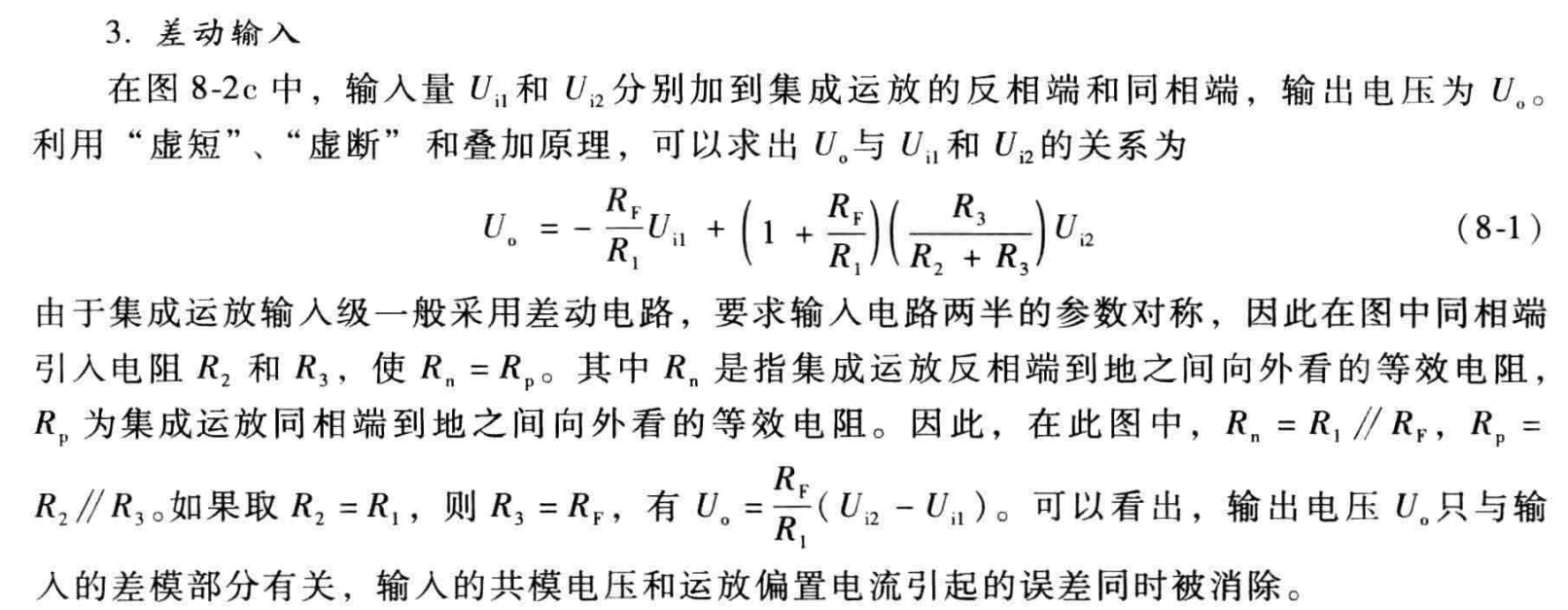

运算长这样：
为什么叫差动放大器？因为输出电压只与输入的差模部分有关，输入的共模电压和运放偏置电流引起的误差同时被消除。
四、仪表放大电路

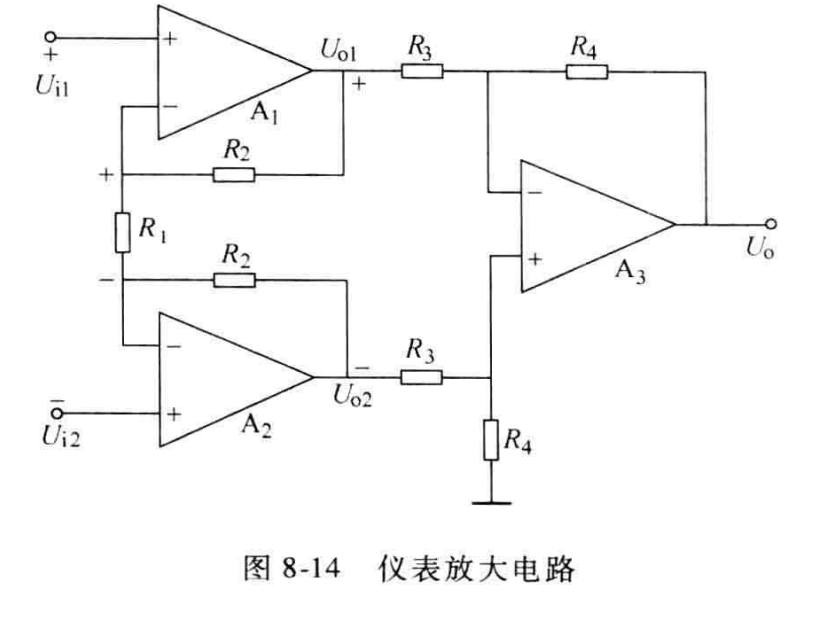

教材上的示意图长这样：
这个是有两级放大电路，由A1、A2组成第一级差动电路，A3组成第二级差动电路

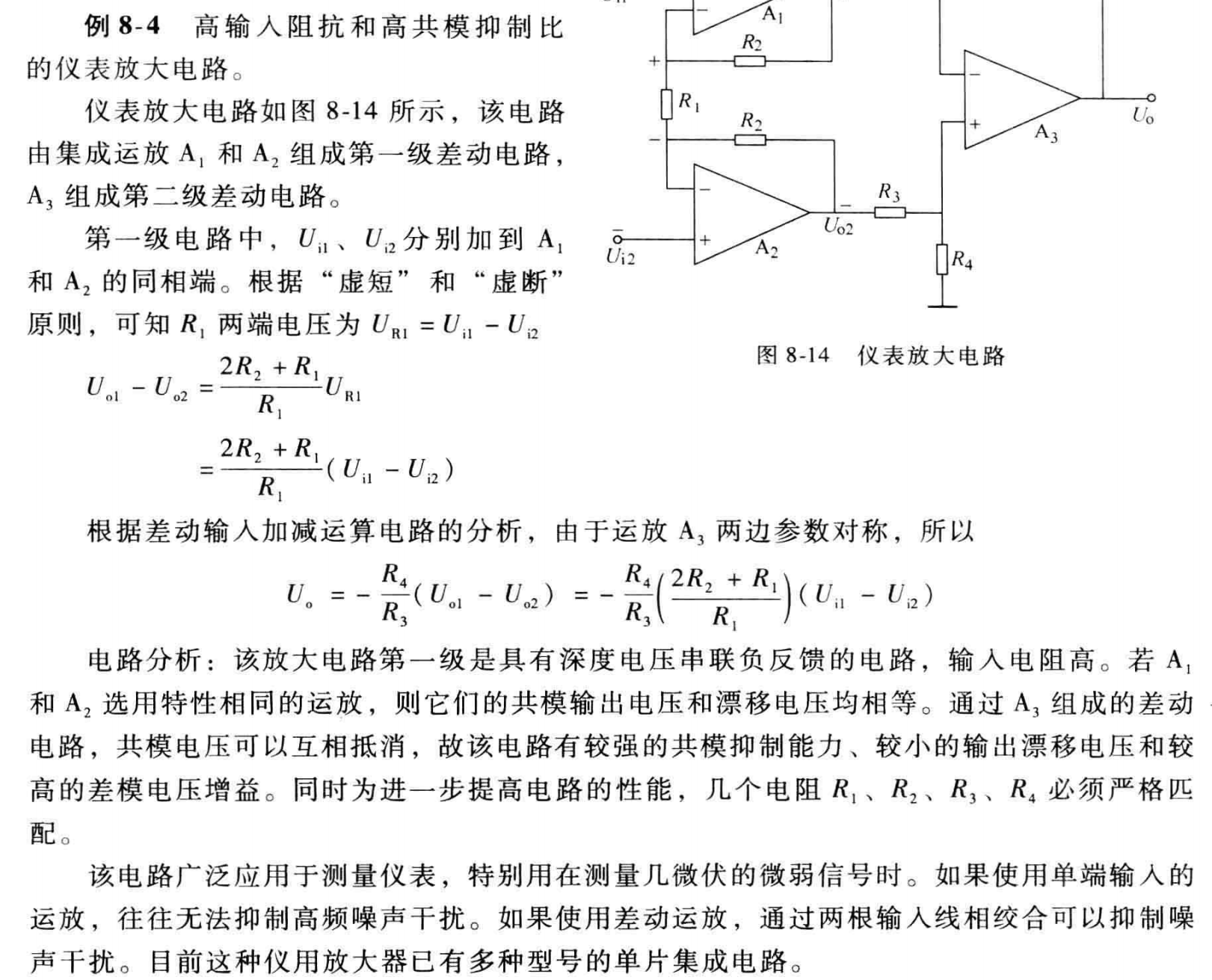

计算如下：
完结撒花！
