单板开发之原理图设计

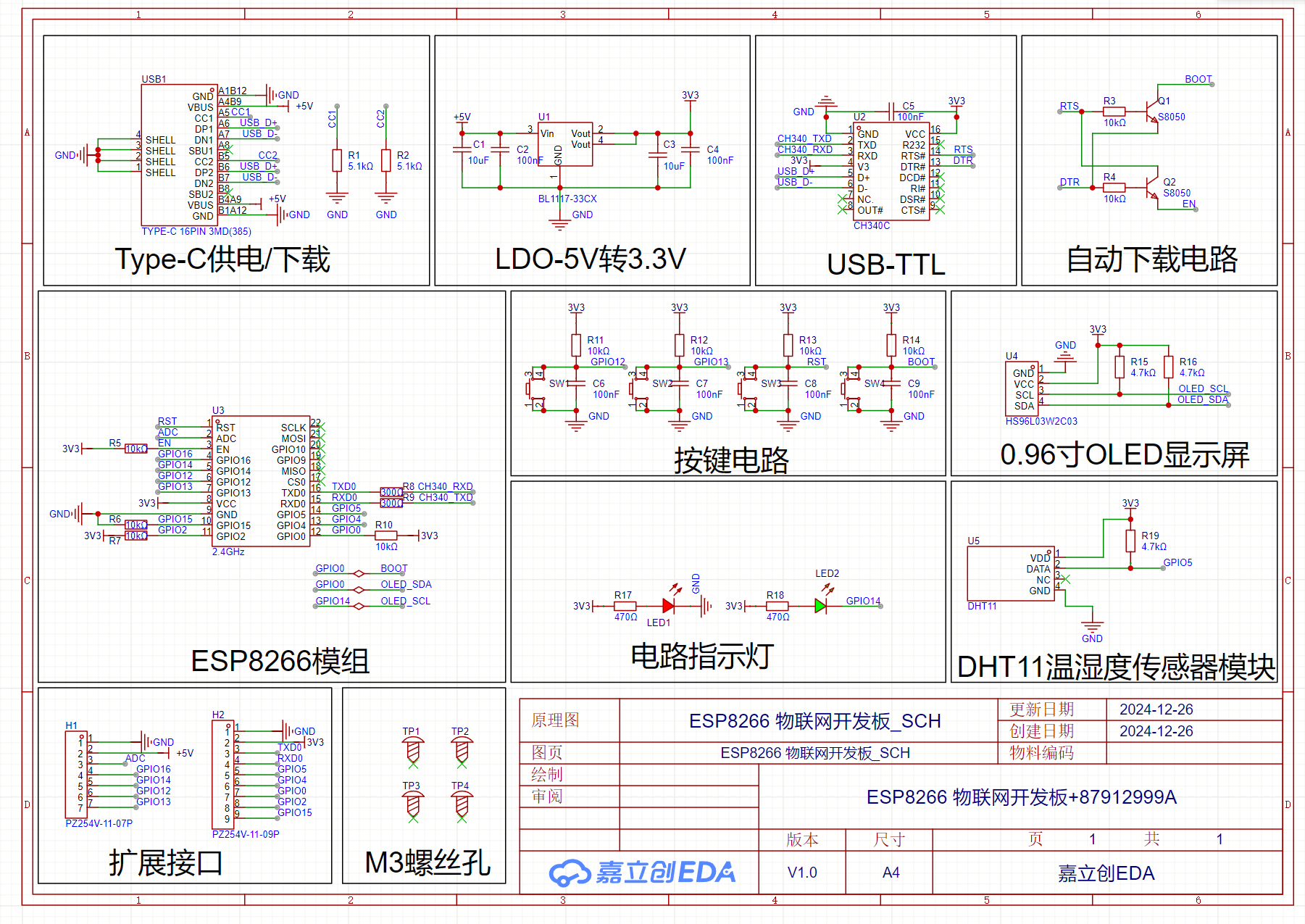

原理图设计首先需要遵从分模块设计的思路，一页图纸或同一页图纸的一个方框Part应为可以完整实现某个子功能的电路模块并加以注释说明。
原理图设计时尽量使用“网络名称➕导线➕信号流向”的方式进行连接，避免使用长导线直接进行连接。
- 对于小型项目，原理图设计通常采用一人设计一人检视的方式进行，尽量避免设计者与检视者同为一人，可以有效避免惯性思维以及细节错误。

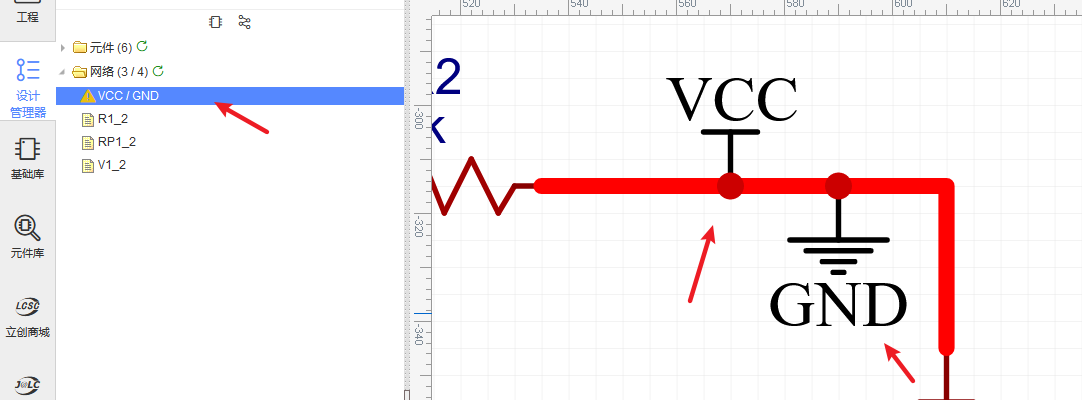

网络警告：提示感叹号图标。这种一般出现在：
- 多个网络标签放在同一条导线上，请确保是否属于正常设计需要，或者是误连接导致短路。点击网络的时候进行排查。
- 器件引脚悬空没有放网络标签、非连接标志或者未连接导线、元件隐藏的引脚没有连接到其他引脚。一个网络需要连接两个导线引脚以上才算完整网络，故需要修改连接或者放置非连接标志。

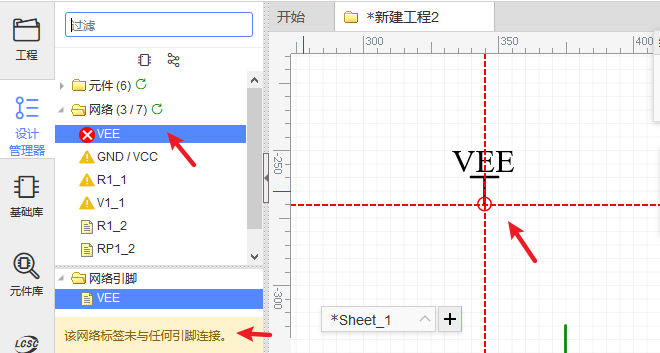

网络错误：提示红色错误图标。当网络标签出现未连接的时候（即单端网络，一根导线只连接了一端，另一端悬空）。
- 遵守原理图DRC设计规则：无单端网络，悬空引脚添加非连接标识符，收发信号信号流向区隔，所有器件分配唯一位号，每个器件属性完整。
